BASİT BİR RADYO SETİ NASIL YAPILIR?

Radyo yapmanın oldukça çeşitli yöntemleri vardır. Yarı iletken kullanarak ,transistör kullanarak ,çift transistörle raydo yapmak mümkündür. Zamanla bu konularada değineceğiz. Şimdi yarı iletken kullanarak radyo yapımına değinelim. Radyonun çalışma mantığı basittir. Radyo dalgaları bir iletkenden geçerken iletkende farklı değerlerde akım meydana gelmesine neden olur. Bu akımı radyo setinden geçirerek sese çevirebiliriz.

Yapacağımız setin içinde bobin kondansatör ve diyot bulunmakta. Bobin ve kondansatör antenden gelen sinyalleri seçmek için, diyot ise sinyal ayarı için gerekli olacak. Kulaklığımızda sinyalleri sese çevirecek.

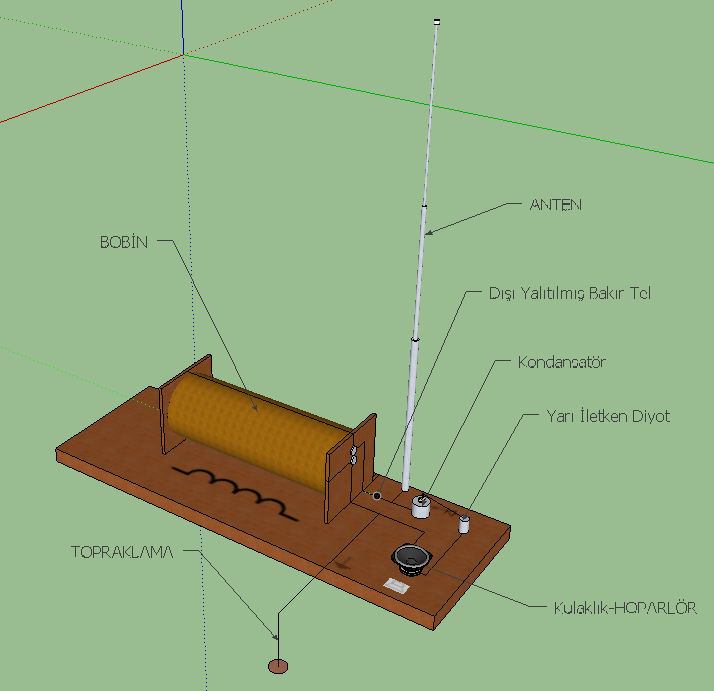

Sistemi kabaca çizersek aşağıdaki gibi projelenir ;

Radyo İstasyonu Devre Şeması :

Malzeme Listesi :

1. Dışı yalıtımlı 22-24 kalibre bakır tel

2. Bakır teli sararak bobin yapacağımız plastik bir tüp-boru (1 yada 2 inc çaplı ve en az 10 cm boylu)

3. 1 Adet 300 pF kondansatör

4. Bir adet yarı iletken diyot

5. Kulaklık

6. Seti üzerine kuracağımız tahta kart

7. Bir adet anten yada uzun metal çubuk.

Yapılışta Dİkkat Edilecek Hususlar : Bobini sararken plastik borunun bir ucuna bakır teli sabitleyin ve boru çevresinde en az 100 tur sarın. Sarımlarda kablo yan yana ilerlemeli. Dağınık sarmayın.

Kolay Gelsin.
